스테인리스강선

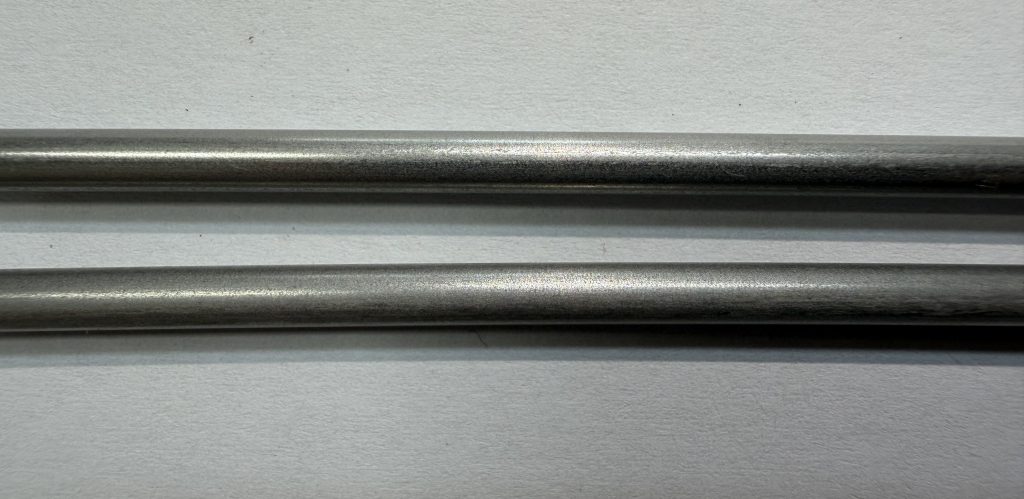

스테인리스강선 스프링용 (Spring SUS Wire)
스프링용 스테인리스 강선의 종류
| 구분 | 표면 | 기호 | 사용강종 | 가능선경 (mm) | 사용용도 |
| S-Co | Dull | WPA | AISI 302, 304, 316 | 0.16~7.20 | 일반내장스프링용, 일반내장 포밍용 |
| WPB | 〃 | 〃 | 〃 | ||
| WPC | 631J1 | 0.25~3.00 | 고내열, 고탄성, 고강도용 | ||
| Bright | Bright | WPA | AISI 302, 304, 316 | 0.10~7.20 | 일반외장스프링용, 일반외장 포밍용 |
| WPB | 〃 | 〃 | 〃 | ||
| WPC | 631J1 | 0.25~3.00 | 고내열, 고탄성, 고강도용 | ||
| Ni-Co 정밀 스프링 | Dull | WPA | AISI 302, 304, 316 | 0.16~3.50 | 고난도 스프링용, 고속스프링용 |
| WPB | 〃 | 〃 | 스프링지수가 아주 커거나 아주 작은 스프링용 | ||
| WPC | 631J1 | 0.25~3.00 | 고내열, 고탄성, 고강도용 | ||
| WPA | AISI 302, 304, 316 | 0.10~3.20 | 광택이 요구되는 고난도 스프링용, 고속스프링용 | ||
| WPB | 〃 | 〃 | 스프링지수가 아주 커거나 아주 작은 스프링용 | ||
| WPC | 631J1 | 0.25~3.00 | 광택이 요구되는 고내열, 고탄성, 고강도용 | ||
| Ni-Co 밧데리용 | Dull | WPA | AISI 302, 304, 316 | 0.16~3.50 | 납땜이 요구되는 스프링용 |
| WPB | 〃 | 〃 | 〃 | ||
| Bright | WPA | AISI 302, 304, 316 | 0.10~3.20 | 납땜성과 광택도가 동시에 요구되는 스프링 | |
| WPB | 〃 | 〃 | 〃 |
스프링용 스테인리스 강선의 제품 규격
| 선지름 (mm) | 인장강도 (N/mm²) | ||
| WPA종 | WPB종 | WPC종 | |
| AISI 302, 304, 316 | AISI 302, 304 | 631J1 | |
| 0.10~0.20 | 1,650~1,900 | 2,150~2,400 | - |
| 0.21~0.40 | 1,600~1,850 | 2,050~2,300 | 1,930~2,200 |
| 0.41~0.60 | 1,600~1,850 | 1,950~2,200 | 1,950~2,200 |
| 0.61~1.00 | 1,530~1,780 | 1,850~2,100 | 1,850~2,100 |
| 1.01~1.40 | 1,450~1,700 | 1,750~2,000 | 1,750~2,000 |
| 1.41~2.00 | 1,400~1,650 | 1,650~1,900 | 1,650~1,900 |
| 2.01~2.60 | 1,320~1,570 | 1,550~1,800 | 1,550~1,800 |
| 2.61~4.00 | 1,230~1,480 | 1,450~1,700 | 1,450~1,700 |
| 4.01~6.00 | 1,100~1,350 | 1,350~1,600 | - |
| 6.01~7.20 | 1,000~1,250 | 1,270~1,520 | - |
스프링용 스테인리스 강선의 포장사양
▷ Dull 제품 (Ni-Co제품 포함)
| 선지름 (mm) | A종 (WPA), B종 (WPB) | C종 (WPC) | ||||||
| 코일경 (INCH) | 단위중량 (kg) | 코일경 (INCH) | 단위중량 (kg) | |||||
| Coil | Carrier | Bobbin | Coil | Carrier | Bobbin | |||
| 0.16~0.24 | 6 | 5 | - | - | - | - | - | - |
| 0.25~0.29 | 8 | 8 | - | 30 (Plastic) | 8 | 8 | - | 30 (Plastic) |
| 0.30~0.49 | 10 | 20 | - | 35 (Plastic) | 10 | 20 | - | 35 (Plastic) |
| 0.50~0.79 | 12 | 30 | - | 350 (Steel) | 12 | 30 | - | 350 (Steel) |
| 0.80~1.19 | 16 | 50 | - | 〃 | 16 | 50 | - | 〃 |
| 1.20~1.79 | 18(22) | 80 | 500 | 〃 | 18(22) | 80 | 500 | 〃 |
| 1.80~3.49 | 24 | 100 | 500 | 〃 | 24 | 100 | 500 | 〃 |
| 3.50~7.20 | 27 | 200 | 500 | - | - | - | - | - |
- Carrier포장 및 Bobbin포장은 주문시 협의하여 주시기 바랍니다.
- Ni-Co제품은 3.5mm까지 가능함.
▷ Bright 제품 (Ni-Co제품 포함)
| 선지름 (mm) | A종 (WPA), B종 (WPB) | C종 (WPC) | ||||||
| 코일경 (INCH) | 단위중량 (kg) | 코일경 (INCH) | 단위중량 (kg) | |||||
| Coil | Carrier | Bobbin | Coil | Carrier | Bobbin | |||
| 0.10~0.15 | 4 | 1 | - | 5 (Plastic) | - | - | - | - |
| 0.16~0.24 | 6 | 2 | - | 10 (Plastic) | - | - | - | - |
| 0.25~0.29 | 8 | 3 | - | 15 (Plastic) | 8 | 3 | - | 15 (Plastic) |
| 0.30~0.49 | 10 | 5~10 | - | 15 (Plastic) | 10 | 5~10 | - | 15 (Plastic) |
| 0.50~0.79 | 12 | 20~25 | - | 35 (Plastic) | 12 | 20~25 | - | 35 (Plastic) |
| 0.80~1.19 | 16 | 25 | - | 35 (Plastic) | 16 | 25 | - | 35 (Plastic) |
| 1.20~1.99 | 18(22) | 50 | - | - | 18(22) | 50 | - | - |
| 2.00~3.49 | 24 | 100 | - | - | 24 | 100 | - | - |
| 3.50~7.20 | 27(30) | 200 | - | - | - | - | - | - |
- Carrier포장 및 Bobbin포장은 주문시 협의하여 주시기 바랍니다.
- Ni-Co제품은 3.5mm까지 가능함.
선지름 허용차 및 편경차
| 선지름 (mm) | 허용차 | 편경차 |
|---|---|---|
| 0.1초과 0.20이하 | ±0.005 | 0.005이하 |
| 0.20초과 0.40이하 | ±0.008 | 0.008이하 |
| 0.40초과 0.80이하 | ±0.010 | 0.010이하 |
| 0.80초과 1.60이하 | ±0.015 | 0.015이하 |
| 1.60초과 3.20이하 | ±0.020 | 0.020이하 |
| 3.20초과 6.00이하 | ±0.025 | 0.025이하 |
| 6.00초과 9.00이하 | ±0.035 | 0.035이하 |
평면성 (올라가는 최대치)
| 선지름 (mm) | 올라가는 최대치 |
|---|---|
| 0.50이하 | 30 |
| 0.50초과 4.00이하 | 20 |
| 4.00초과 | 10 |

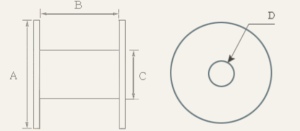

Bobbin 사양
| 구분 | Plastic Bobbin | Steel Reel | ||||
| DIN 160 | DIN 200 | DIN 250 | DIN 355 | 400kg用 | 350kg用 | |
| 플랜지 (A) | 160 | 200 | 250 | 355 | 760 | 760 |
| 폭 (B) | 100 | 125 | 157 | 230 | 330 | 391 |
| 내통 (C) | 128 | 160 | 160 | 160 | 430 | 285 |
| 아바홀 (D) | 22 | 22 | 22 | 36 | 58 | 32 |
