비자전성 로프
싱글 로프
제품 설명
비자전 로프
로프는 다수의 소선을 나선상으로 꼬아 만들기 때문에 로프에 하중이 가해지면 풀리는 방향으로 회전하려는 성질(자전성)을 가진다.
이러한 로프의 자전성을 적게 제조한 로프를 비자전 로프라고 한다.
특징
1) 로프 형태가 파괴되는 현상이 일어나지 않는다.
2) 일반로프에 비해 비자전성이 우수하다.
* 주로 고양정 Crane, 1본 슬링 Crane, 송전가설용 리드용 및 심해관측용으로 사용된다.
구성별 파단 하중

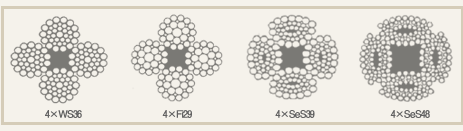

구성 : 4 x WS36, 4 x Fi29
| 와이어로프 직경 | 최소 파단 하중 (Metric Tons) | 중량 (Kg/100m) | ||||
| 4 x WS36 | 4 x Fi29 | |||||
| B종 (1770N/mm²) | C종 (1910N/mm²) | B종 (1770N/mm²) | C종 (1910N/mm²) | 4 x WS36 | 4 x Fi29 | |
| 12 | 9.1 | 9.9 | 9.2 | 10.0 | 53.3 | 60.2 |
| 14 | 12.4 | 13.5 | 12.5 | 13.6 | 75.0 | 81.9 |
| 16 | 16.3 | 17.6 | 16.4 | 17.7 | 98.1 | 98.4 |
| 18 | 20.6 | 22.3 | 20.7 | 22.4 | 123.9 | 124.5 |
| 20 | 25.4 | 27.5 | 25.6 | 27.7 | 153.0 | 153.7 |
| 22.4 | 31.9 | 34.5 | 32.1 | 34.8 | 192.8 | 248.8 |
| 24 | 36.6 | 39.6 | 36.8 | 39.9 | 221.0 | 285.6 |
| 25 | 39.7 | 43.0 | 40.0 | 43.3 | 240.0 | 310.0 |
| 26 | 42.9 | 46.5 | 43.2 | 46.8 | 259.0 | 259.0 |
| 28 | 49.8 | 53.9 | 50.1 | 54.3 | 301.0 | 301.0 |
| 30 | 57.1 | 61.9 | 57.5 | 62.3 | 345.0 | 345.0 |
| 31.5 | 63.0 | 68.2 | 63.4 | 68.7 | 380.4 | 380.0 |
| 33.5 | 71.3 | 77.1 | 71.7 | 77.7 | 430.0 | 432.0 |
| 35.5 | 80.1 | 86.6 | 80.5 | 87.3 | 482.9 | 484.3 |
| 37.5 | 89.4 | 96.6 | 89.8 | 97.4 | 539.3 | 540.4 |
| 40 | 102 | 110 | 102 | 111 | 613.1 | 614.9 |
구성 : 4 x SeS39, 4 x SeS48
| 와이어로프 직경 | 최소 파단 하중 (Metric Tons) | 중량 (Kg/100m) | |||
| 4 x Se539 | 4 x Se548 | ||||
| B종 (1770N/mm²) | C종 (1910N/mm²) | C종 (1910N/mm²) | 4 x Se539 | 4 x Se548 | |
| 8 | 4.2 | 4.5 | 26.2 | ||
| 10 | 6.5 | 7.1 | 41.0 | ||
| 12 | 9.1 | 10.2 | 59.0 | ||
| 12.5 | 10.2 | 11.0 | 64.0 | ||
| 14 | 12.8 | 13.9 | 80.0 | ||
| 16 | 16.7 | 18.0 | 19.3 | 104.0 | 105.0 |
| 18 | 21.3 | 22.8 | 24.4 | 134.0 | 133.0 |
| 20 | 26.1 | 28.2 | 30.1 | 163.0 | 164.0 |
| 22 | 31.6 | 34.2 | 36.4 | 197.2 | 198.4 |
| 22.4 | 32.8 | 35.4 | 37.7 | 204.5 | 206.0 |
| 24 | 36.3 | 40.7 | 43.3 | 235.0 | 236.0 |
| 25 | 40.7 | 44.2 | 45.9 | 255.0 | 256.0 |
| 26 | 44.0 | 47.7 | 49.7 | 276.0 | 277.0 |
| 28 | 51.2 | 55.4 | 57.5 | 325.0 | 321.0 |
| 30 | 58.7 | 63.5 | 66.1 | 373.0 | 369.0 |
| 31.5 | 70.1 | 72.8 | 411.2 | 407.0 | |
| 32 | 66.8 | 72.3 | 75.2 | 424.0 | 420.0 |
| 33.5 | 73.2 | 79.2 | 82.4 | 465.0 | 460.0 |
| 34 | 75.4 | 81.6 | 84.8 | 479.0 | 473.8 |
| 35 | 79.9 | 86.5 | 87.7 | 507.6 | 502.5 |
| 35.5 | 82.2 | 88.9 | 90.2 | 522.2 | 517.0 |
| 36 | 84.5 | 91.5 | 92.8 | 537.0 | 531.7 |
| 37.5 | 91.7 | 99.3 | 95.8 | 582.7 | 577.0 |
| 38 | 94.2 | 102 | 97.3 | 598.3 | 592.5 |
