일반연 로프

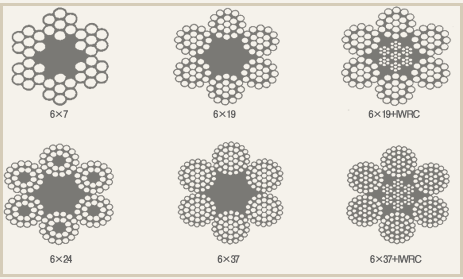

일반연 로프란 아래 그림과 같이 스트랜드 내의 소선을 각 층별로 다른 핏치로 꼬아 각층별 소선은 서로 교차하여 점접촉의 형태를 이루도록 제조한 로프이다.

스펙 정보

견적 문의 목록으로

제품 설명

특징

1) 점접촉의 형태를 이루므로 층별 소선간 유동성이 좋아 전체적인 로프 유연성이좋다.
2) 점접촉되는 지점에 응력이 집중되므로 소선이 쉽게 단선된다.
* 주로 슬링(Sling)용, 어업용,
묶음(Lashing)용, 무링(Mooring)용 등으로 사용이적합하다.

구성별 파단 하중

구성 : 6 x 7

와이어 로프 직경		최소 파단 하중 (Metric Tons)					중량 (Kg/100m)
mm	inch	G종 (1470N/mm²)	A종 (1620N/mm²)	B종 (1770N/mm²)	IPS	EIPS	중량 (Kg/100m)
(7.94)	5/16				3.72	4.09	22.32
8		3.45	3.88	4.24			22.32
(9.53)	3/8				5.31	5.85	31.25
10		5.39	6.06	6.63			37.1
(11.11)	7/16				7.19	7.91	43.16
(12.7)	1/2				9.34	10.3	56.55
14		10.6	11.9	13.0			71.43
(14.29)	9/16				11.8	13.0	71.43
(15.88)	5/8				14.4	16.0	87.8
16		13.8	15.5	17.0			87.8
18		17.5	19.6	21.5			120.0
(19.05)	3/4				20.6	22.6	125.0
20		21.5	24.2	26.5			148.0
(22.23)	7/8				27.8	30.7	171.1
22.4		27.0	30.4	33.2			173.8
25		33.7	37.9	41.4			223.2
(25.4)	1				36.0	39.7	223.2
28		42.2	47.5	51.9			282.8
(28.58)	1-1/8				45.2	49.8	282.8
30		48.5	54.6	59.6			334.0
31.5		53.4	60.2	65.8			342.8
(31.75)	1-1/4				55.4	60.9	348.2
33.5		60.4	68.0	74.3			416.0
(34.93)	1-3/8				66.3	72.9	422.6
35.5		67.8	76.4	83.4			467.0
37.5		75.7	85.3	93.1			522.0
(38.1)	1-1/2				78.2	86.0	503.0
40		86.2	97.1	105.9			593.0
42.5		97.3	109.6	119.6			670.0

구성 : 6 x 19

와이어로프 직경	최소 파단 하중 (Metric Tons)						중량 (Kg/100m)
	FC			IWRC
	G종 (1470N/mm²)	A종 (1620N/mm²)	B종 (1770N/mm²)	G종 (1470N/mm²)	A종 (1620N/mm²)	B종 (1770N/mm²)
8	3.28	3.53	3.76	3.52	3.87	4.22	24.41	26.79
10	5.12	5.51	5.88	5.49	6.04	6.59	36.4	40.4
11.2	6.43	6.91	7.38	6.89	7.58	8.27	48.39	52.94
12	7.38	7.93	8.47	7.91	8.7	9.49	52.4	58.2
12.7	8.13	8.74	9.34	8.72	9.59	10.5	62.5	68.46
14	10.0	10.8	11.5	10.8	11.8	12.9	78.87	87.8
16	13.1	14.1	15.1	14.1	15.5	16.9	98.22	107.2
18	16.6	17.8	19.1	17.8	19.6	21.4	118.0	131.0
20	20.5	22.0	23.5	22.0	24.2	26.4	146.0	162.0
22.4	25.7	27.6	29.5	27.6	30.3	33.1	194.9	214.6
24	29.5	31.7	33.9	31.6	34.8	38.0	210.0	233.0
25	32.0	34.4	36.8	34.3	37.8	41.2	250.0	275.3
25.4	33.0	35.5	37.9	35.4	39.0	42.5	250.0	275.3
26	34.6	37.2	39.8	37.1	40.8	44.6	262.0	288.5
28	40.2	43.2	46.1	43.1	47.4	51.7	317.0	348.2
30	46.1	49.6	52.9	49.4	54.4	59.3	328.0	364.0
32	52.5	56.4	60.2	56.2	61.9	67.5	391.4	430.1
34	59.2	63.7	68.0	63.5	69.8	76.2	421.0	467.0
35	62.8	67.5	72.1	67.3	74.0	80.7	473.2	520.9
36	66.4	71.4	76.2	71.2	78.3	85.4	491.8	543.0
38	74.0	79.5	84.9	79.3	87.2	95.2	562.5	619.1
40	82.0	88.1	94.1	87.9	96.7	105.0	582.0	646.0

구성 : 6 x 24

와이어 로프 직경	최소 파단 하중 (Metric Tons)			중량 (Kg/100m)
와이어 로프 직경	G종 (1470N/mm²)	A종 (1620N/mm²)	B종 (1770N/mm²)	중량 (Kg/100m)
8	2.98	3.21	3.5	21.2
9	3.77	4.06	4.43	26.9
10	4.65	5.02	5.47	33.2
11.2	5.83	6.3	6.87	42.28
12	6.7	7.23	7.88	47.8
12.5	7.29	7.85	8.55	52.09
14	9.12	9.48	10.7	65.1
16	11.9	12.8	14.0	80.36
18	15.1	16.3	17.7	108.0
20	18.6	20.1	21.9	133.0
22.4	23.3	25.2	27.5	167.0
24	26.8	28.9	31.5	191.0
25	29.1	31.4	34.2	205.4
28	36.5	39.3	42.9	260.4
30	41.9	45.2	49.3	299.0
31.5	46.3	49.9	54.4	316.4
33.5	52.4	56.4	61.5	373.0
35.5	58.8	63.3	69.1	399.6
37.5	65.7	70.7	77.1	467.0
40	74.4	80.3	87.6	532.0
42.5	84.3	90.8	98.9	600.0
45	94.5	102.0	111.0	672.0
47.5	105.0	113.0	124.0	749.0
50	116.0	125.0	137.0	821.5
52	126.0	136.0	148.0	898.0
54	136.0	146.0	160.0	968.0
56	146.0	157.0	172.0	1,040.0
58	156.0	169.0	184.0	1,116.0
60	167.0	181.0	197.0	1,200.0
63	185.0	199.0	217.0	1,320.0
63.5	188.0	202.0	221.0	1,340.0
74	255.0	275.0	300.0	1,819.0
76.2	270.0	291.0	318.0	1,929.0

구성 : 6 x 37

와이어로프 직경	최소 파단 하중 (Metric Tons)						중량 (Kg/100m)
	FC			IWRC
	A종 (1620N/mm²)	B종 (1770N/mm²)	C종 (1910N/mm²)	A종 (1620N/mm²)	B종 (1770N/mm²)	C종 (1910N/mm²)
8	3.47	3.7	4.01	3.71	4.05	4.39	24.41	26.79
9	4.39	4.68	5.07	4.69	5.12	5.55	29.1	32.3
10	5.42	5.78	6.26	5.79	6.32	6.85	35.9	39.8
11.2	6.8	7.25	7.86	7.27	7.93	8.59	48.39	52.94
12	7.81	8.33	9.02	8.34	9.1	9.86	51.7	57.4
12.5	8.46	9.02	9.79	9.05	9.87	10.7	62.5	68.46
14	10.6	11.3	12.3	11.4	12.4	13.4	78.87	87.8
16	13.9	14.8	16.0	14.8	16.2	17.5	98.22	107.2
18	17.6	18.7	20.3	18.8	20.5	22.2	116.0	129.0
20	21.7	23.1	25.1	23.2	25.3	27.4	144.0	160.0
22.4	27.2	29.0	31.4	29.1	31.7	34.4	192.0	211.3
24	31.2	33.3	36.1	33.4	36.4	39.4	207.0	230.0
25	33.9	36.1	39.2	36.2	39.5	42.8	250.0	275.3
28	42.5	45.3	49.1	45.4	49.5	53.7	317.0	348.2
30	48.8	52.0	56.4	52.1	56.9	61.6	323.0	359.0
31.5	53.7	57.3	62.2	57.5	62.7	67.9	357.0	396.0
33.5	60.8	64.9	70.3	65.0	71.0	76.8	403.0	447.0
35.5	68.2	72.8	78.9	73.0	79.6	86.3	481.0	530.5
37.5	76.2	81.2	88.0	81.5	88.9	96.3	544.1	599.3
40	86.8	92.5	100.0	92.7	101.0	110.0	575.0	638.0
42.5	97.8	104.0	113.0	104.0	114.0	124.0	676.6	743.6
45	110.0	117.0	127.0	118.0	128.0	139.0	785.5	864.8
47.5	122.0	131.0	142.0	130.0	143.0	155.0	811.0	900.0
50	136.0	145.0	157.0	145.0	158.0	171.0	1,000.0	1,100.0
53	152.0	162.0	176.0	163.0	178.0	192.0	1,106.0	1,236.0
56	170.0	181.0	196.0	182.0	198.0	215.0	1,140.0	1,270.0
60	195.0	208.0	226.0	209.0	228.0	246.0	1,290.0	1,430.0
63	215.0	230.0	249.0	230.0	251.0	272.0	1,430.0	1,590.0
74	297.0	317.0	343.0	317.0	346.0	375.0	1,968.0	2,172.0
76.2	315.0	336.0	364.0	336.0	367.0	398.0	2,247.0	2,470.0
