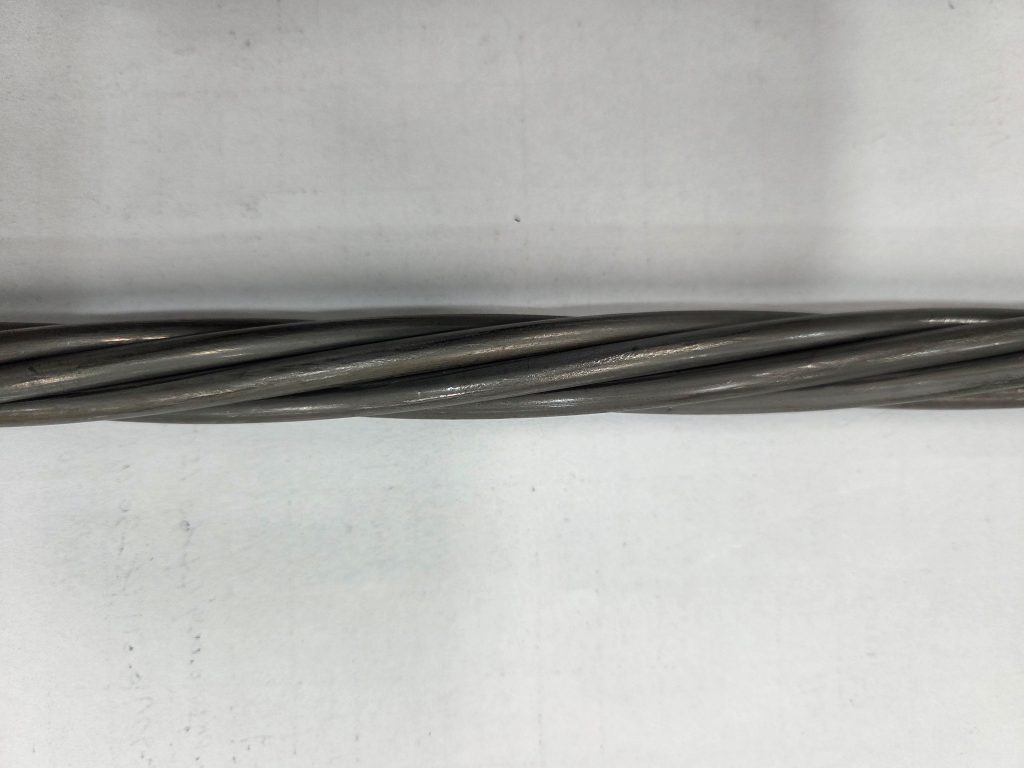

일반 PC강연선 (Bonded PC Strand)

스펙 정보	[]

ISO 9001:2015 인증서 KS D 7002 인증서 JIS G 3536 인증서

견적 문의 목록으로

KS D 7002(JIS G 3536) PC STRAND

종류

기호

표준 지름 (mm)

허용차 (mm)

심선지름과 측선 지름과의 차 (mm)

공칭 단면적 (mm²)

단위중량 (kg/km)

인장시험

릴랙세이션(%)

비고 (N/mm²)

0.2% 영구 연신율에 대한 하중 (kN)

인장 하중 (kN)

연신율 (%)

이형 3연선

SWPD3

2.9

19.82

156

33.8 이상

38.2 이상

3.5 이상

8.0 이하

2.5 이하

7연선

SWPC7B (SWPR7B)

9.5

+0.4, -0.2

0.05 이상

54.84

432

86.8 이상

102 이상

3.5 이상

8.0 이하

2.5 이하

1,860급

11.1

+0.4, -0.2

0.07 이상

74.19

580

118 이상

138 이상

3.5 이상

8.0 이하

2.5 이하

12.7

+0.4, -0.2

0.08 이상

98.71

774

156 이상

183 이상

3.5 이상

8.0 이하

2.5 이하

15.2

+0.4, -0.2

0.08 이상

138.7

1,101

222 이상

261 이상

3.5 이상

8.0 이하

2.5 이하

SWPC7C

12.7

+0.4, -0.2

0.08 이상

98.71

774

182 이상

214 이상

3.5 이상

2.5 이하

2,160급

15.2

+0.4, -0.2

0.08 이상

138.7

1,101

255 이상

300 이상

3.5 이상

2.5 이하

SWPC7D

12.7

+0.4, -0.2

0.08 이상

98.71

774

202 이상

237 이상

3.5 이상

2.5 이하

2,400급

15.2

+0.4, -0.2

0.08 이상

138.7

1,101

283 이상

333 이상

3.5 이상

2.5 이하

* 릴랙세이션 시험시간은 N, L 모두 1,000시간 기준

- N: Normal Relaxation

- L: Low Relaxation

ASTM A 416 PC STRAND Grade 270(1860)(Low Relaxation)

Properties	Nominal Diameter of Strand
Properties	9.53mm	11.1mm	12.7mm	15.2mm	15.7mm
Strand경 (mm)	+0.65, -0.15	+0.65, -0.15	+0.65, -0.15	+0.65, -0.15	+0.65, -0.15
소선경차이 (mm)	0.051	0.064	0.076	0.102	0.102
Pitch (mm)	115~152	134~177	153~203	183~243	189~251
단면적 (mm²)	55	74.2	98.7	140	150
단위중량 (kg/km)	430	580	780	1,100	1,200
인장하중 (kN)	Min. 102	Min. 138	Min. 184	Min. 261	Min. 279
항복하중(1%Ext) (kN)	Min. 92.1	Min. 124.1	Min. 165.3	Min. 234.6	Min. 251.4
신율 (%)	Min. 3.5	Min. 3.5	Min. 3.5	Min. 3.5	Min. 3.5
Relaxation(%) (MUTS×70% 적용)	Max. 2.5 (1,000hrs)	Max. 2.5 (1,000hrs)	Max. 2.5 (1,000hrs)	Max. 2.5 (1,000hrs)	Max. 2.5 (1,000hrs)
직선성	To be straight	To be straight	To be straight	To be straight	To be straight
외관 및 기타	유해한 흠이 없고 절단시 풀리지 않을것	유해한 흠이 없고 절단시 풀리지 않을것	유해한 흠이 없고 절단시 풀리지 않을것	유해한 흠이 없고 절단시 풀리지 않을것	유해한 흠이 없고 절단시 풀리지 않을것

BS 5896 PC STRAND Grade 1860(Low Relaxation)

Properties	Nominal Diameter of Strand
Properties	9.6mm	11.3mm	12.9mm	15.2mm	15.7mm
Strand경 (mm)	9.6	11.3	12.9	15.2	15.7
소선경차이 (%)	Min. 3	Min. 3	Min. 3	Min. 3	Min. 3
Pitch (mm)	135~172	159~203	181~232	213~273	220~282
단면적 (mm²)	55	75	100	139	150
단위중량 (kg/km)	429.6±2%	585.8±2%	781±2%	1,086±2%	1,172±2%
인장하중 (kN)	Min. 102	Min. 140	Min. 186	Min. 259	Min. 279
항복하중(0.1%proof) (kN)	Min. 89.8	Min. 123	Min. 164	Min. 228	Min. 246
신율 (%)	Min. 3.5	Min. 3.5	Min. 3.5	Min. 3.5	Min. 3.5
Relaxation(%) (70% Fma)	Max. 2.5 (1,000hrs)	Max. 2.5 (1,000hrs)	Max. 2.5 (1,000hrs)	Max. 2.5 (1,000hrs)	Max. 2.5 (1,000hrs)
직선성	Max. 25mm/1m	Max. 25mm/1m	Max. 25mm/1m	Max. 25mm/1m	Max. 25mm/1m
탄성계수 (kN/mm²)	195	195	195	195	195
외관 및 기타	유해한 흠이 없고 절단 시 풀리지 않을 것	유해한 흠이 없고 절단 시 풀리지 않을 것	유해한 흠이 없고 절단 시 풀리지 않을 것	유해한 흠이 없고 절단 시 풀리지 않을 것	유해한 흠이 없고 절단 시 풀리지 않을 것

* 릴랙세이션 시험시간은 N, L 모두 1,000시간 기준

- N: Normal Relaxation

- L: Low Relaxation

Relaxation Curve

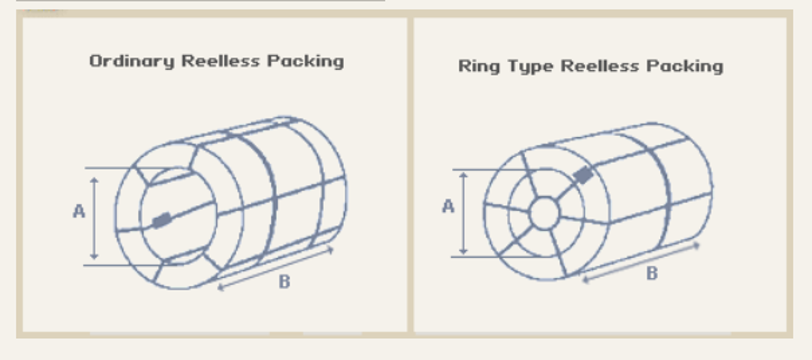

제품 포장사양

구성	포장 타입	공칭경 (mm)	코일내경(mm) A	폭(mm) B	포장중량 WT (kg)	길이 L (m)
7연선	Ordinary Reelless	9.3	800	750	3,000	7,407
		9.5	800	750	3,000	6,944
		10.8	800	750	3,000	5,495
		11.1	800	750	3,000	5,172
		12.4	800	750	3,000	4,115
		12.7	800	750	3,000	3,875
		15.2	950	750	3,000	2,725

	Ring Type Reelless	12.7	950	750	2,000	2,585
	Ring Type Reelless	15.2	1,200	750	2,000	1,815

* Spec. of Ring : 16mm X ψ370mm(Out DIA)

* 링 Tyep 릴리스 15.2mm의 경우 내경 950mm로도 생산가능 함.

주문 시 참고사항

제품의 사용 용도 및 작업조건 등을 명확히 해야만 고객이 만족할 수 있는 최적의 제품을 생산할 수 있으므로, 주문 시에는 다음 사항을 참고하시어 상세히 알려주시기 바랍니다.

1. 규격: JIS, ASTM 등에 의한 등급 표기(예: JIS G 3536 SWPR7B)

2. 선 지름: 가급적 mm로 표기(inch도 가능)

3. 포장: COIL포장, Reel-less포장 등으로 표기

4. 중량: 포장 종류에 따른 요구 단위 중량 표기

5. 납기: 희망 납기를 구체적으로 표기

6. 기타: 특별 요구 사항 표기
