WR 사업부 컴팩트 로프

Compacted 로프

Wire Rope는 구성하고 있는 소선간의 접촉상태에 따라 점접촉 로프(일반연 로프)과 선접촉 로프(평행연 로프)로 구분되며, 최근에는 소선접촉에 가장 이상적인 면접촉 로프가 개발되어 그 사용이 급격히 확산되고 있다. 당사에서도 면접촉 로프를 여러 종류 개발하여 양산하고 있다.

스펙 정보

견적 문의 목록으로

제품 설명

구성별 파단 하중

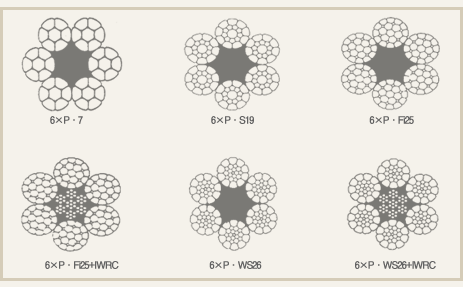

구성 : 6 x PㆍS19, 6 x PㆍFi25, 6 x PㆍWS26

와이어로프 직경		최소 파단 하중 (Metric Tons)				중량 (Kg/100m)
mm	inch	FC		IWRC		FC	IWRC
mm	inch	B종 (1770N/mm²)	C종 (1910N/mm²)	B종 (1770N/mm²)	C종 (1910N/mm²)	FC	IWRC
12		9.3	10.4	10.6	12.0	60.75	66.94
(12.7)	1/2	10.5	11.6	11.8	13.4	68.04	74.98
14		12.7	14.2	14.4	16.8	82.69	91.11
(14.29)	9/16	13.2	14.8	15.0	17.5	86.15	94.93
(15.88)	5/8	16.4	17.7	18.5	20.3	106.4	117.2
16		16.6	18.0	18.8	20.6	108.0	119.0
18		21.1	22.6	23.7	26.1	137.0	151.0
(19.05)	3/4	23.6	25.4	26.5	29.2	153.5	169.1
20		26.0	28.0	29.3	32.2	169.0	187.0
(22.23)	7/8	32.1	34.6	36.2	39.8	208.8	231.0
25		40.7	43.8	45.7	50.3	264.0	292.0
(25.4)	1	42.0	45.2	47.2	51.9	272.5	301.4
28		51.1	54.8	57.3	62.2	331.0	366.0
(28.58)	1-1/8	53.2	57.1	59.7	64.8	344.9	381.3
30		58.7	63.5	65.8	72.4	380.0	420.0
31.5		64.7	70.0	72.5	79.8	419.0	463.0
(31.75)	1-1/4	65.7	71.1	73.7	81.1	425.6	470.4
33.5		73.2	79.2	82.0	90.3	473.8	523.7
(34.93)	1-3/8	79.6	86.1	89.2	98.2	515.2	569.4
35.5		82.2	88.9	92.1	101	532.2	588.1
37.5		91.7	99.2	103	113	593.8	656.3
(38.1)	1-1/2	94.7	102	106	117	613.0	677.4
40		104.4	113	117	126	675.6	746.7
(41.28)	1-5/8	111.1	120	125	134	719.5	795.2
(44.45)	1-3/4	128.9	139	146	156	834.3	922.0
45		132.1	143	148	159	855.0	945.0
47.5		147.2	159	165	177	952.7	1,053
(47.63)	1-7/8	148.0	160	166	178	957.9	1,059
50		163.1	176	183	196	1,055	1,167
(50.8)	2	168.3	182	189	203	1,089	1,204

구성 : 6 x PㆍF29, 6 x PㆍWS31, 6 x PㆍWS36

와이어로프 직경		최소 파단 하중 (Metric Tons)				중량 (Kg/100m)
mm	inch	FC		IWRC		FC	IWRC
mm	inch	B종 (1770N/mm²)	C종 (1910N/mm²)	B종 (1770N/mm²)	C종 (1910N/mm²)	FC	IWRC
12		9.4	10.4	10.6	12	61.2	67.68
(12.7)	1/2	10.5	11.6	11.9	13.9	68.55	75.81
14		12.8	14.2	14.5	16.8	83.3	92.12
(14.29)	9/16	13.3	14.8	15.1	17.5	86.79	95.98
(15.88)	5/8	16.5	17.7	18.6	20.3	107.2	118.5
16		16.7	18.0	18.9	20.6	108.8	120.3
18		21.1	22.6	23.9	26.1	137.7	152.3
(19.05)	3/4	23.7	25.3	26.8	29.2	154.2	170.6
20		26.1	28.0	29.5	32.2	170.0	188.0
(22.23)	7/8	32.2	34.6	36.4	39.8	210.0	232.2
25		40.8	43.8	46.0	50.3	266.0	294.0
(25.4)	1	42.1	45.2	47.5	51.9	274.6	303.5
28		51.1	54.8	57.8	62.2	334.0	369.0
(28.58)	1-1/8	53.2	57.1	60.2	64.8	348.0	384.5
30		58.7	63.5	66.3	72.4	383.0	423.0
31.5		64.7	70.0	73.2	79.8	423.0	467.0
(31.75)	1-1/4	65.7	71.1	74.4	81.1	429.7	474.4
33.5		73.2	79.2	82.7	90.3	478.0	528.0
(34.93)	1-3/8	79.6	86.1	89.9	98.2	519.7	574.0
35.5		82.2	88.9	92.9	101	536.8	592.9
37.5		91.7	99.2	104	110	599.0	661.6
(38.1)	1-1/2	94.7	102	107	114	618.3	682.9
40		104	113	118	126	681.5	752.7
(41.28)	1-5/8	111	120	126	134	725.8	801.7
(44.45)	1-3/4	128	140	146	156	841.6	929.5
45		132	143	149	159	862.5	952.7
47.5		147	159	166	177	961.0	1,062
(47.63)	1-7/8	148	160	167	178	966.3	1,067
50		163	177	184	196	1,065	1,176
(50.8)	2	168	182	190	203	1,099	1,214

구성 : 8 x PㆍS19, 8 x PㆍFi25

와이어로프 직경	최소 파단 하중 (Metric Tons)			중량 (Kg/100m)
와이어로프 직경	G종 (1470N/mm²)	A종 (1620N/mm²)	B종 (1770N/mm²)	중량 (Kg/100m)
16	12.6	13.8	14.7	95.8
18	15.8	17.4	18.7	121.0
20	19.6	21.5	23.0	150.0
22.4	24.6	27	28.9	188.0
25	30.6	33.7	35.9	234.0
26	33.1	36.4	38.8	253.0
28	38.4	42.3	45.0	294.0
30	44.1	48.5	51.7	337.0

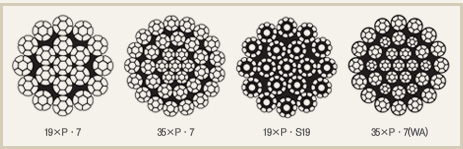

구성 : 19×P·7, 35×P·7 (적용규격 : MANHO 규격)

와이어로프 직경	최소 파단 하중 (Metric Tons)						중량(kg/100m)
와이어로프 직경	19×P·7			35×P·7			중량(kg/100m)
mm	B종 (1770N/㎟)	C종 (1910N/㎟)	특 C종 (2160N/㎟)	B종 (1770N/㎟)	C종 (1910N/㎟)	특 C종 (2160N/㎟)	19×P·7	35×P·7
12	10.6	11.5	12.3				69.8
14	14.4	15.6	17.0	15.7	17.1	17.9	95.1	101
16	18.8	20.4	22.0	20.5	22.4	23.2	124	132
18	24.1	26.1	27.8	25.9	28.1	29.5	157	167
19	27.1	29.4	31.0	29.0	31.4	32.8	175	186
20	29.8	32.2	34.7	32.1	34.8	36.6	194	206
22	36.0	39.0	41.6	38.9	42.0	44.3	234	250
24	42.8	46.4	49.3	46.2	50.1	52.7	279	297
26	50.2	54.4	58.3	54.2	58.7	61.8	327	349
28	58.2	63.0	67.4	62.9	68.1	71.6	379	404
30	66.9	72.5	77.2	72.2	78.0	82.2	436	464
32	76.1	82.5	88.4	82.2	89.0	93.9	496	528
34	85.9	93.1	99.1	92.3	100	106	560	596
36	96.4	104	110	104	112	118	627	669
38	107	116	124	115	125	132	699	745
40	118	128	135	128	140	146	774	826

구성 : 19×P·S19, 35×P·7(WA) (적용규격 : MANHO 규격)

와이어로프 직경	최소 파단 하중 (Metric Tons)						중량(kg/100m)
와이어로프 직경	19×P·S(19)			35×P·7(WA)			중량(kg/100m)
mm	B종 (1770N/㎟)	C종 (1910N/㎟)	특 C종 (2160N/㎟)	B종 (1770N/㎟)	C종 (1910N/㎟)	특 C종 (2160N/㎟)	19×P·S(19)	35×P·7(WA)
12	10.6	11.5	12.3				69.8
14	14.4	15.6	17.0	17.0	17.7	18.4	95.1	101
16	18.9	20.4	22.0	22.2	23.2	24.6	124	132
18	24.1	26.1	27.8	28.2	29.3	30.5	157	167
19	27.1	29.4	31.0	31.4	32.6	34.4	175	186
20	29.8	32.2	34.7	34.8	36.2	38.4	194	206
21	32.9	35.5	38.2	38.3	39.9	42.3	214	227
22	36.0	39.0	41.6	42.1	43.9	46.3	234	247
24	42.8	46.4	49.3	50.1	52.1	55.1	279	294
25	46.4	50.3	53.4	54.4	56.5	59.9	303	321
25.4	47.9	52.0	55.2	56.1	58.3	61.8	312	331
26	50.2	54.4	58.3	58.8	61.1	65.0	327	343
28	58.2	63.0	67.4	68.1	70.9	75.8	379	398
30	66.9	72.5	77.2	78.2	81.4	86.3	436	463
32	76.2	82.5	88.4	89.0	92.6	98.3	496	527
34	86.0	93.1	99.1	100	104	111	560	594
35	91.1	98.6	105	106	111	117	593	631
36	96.4	104	110	113	117	124	627	666
38	107	116	124	119	130	138	699	742
40	118	128	135	132	143	153	774	822
