아연도강연선
ACSR용 아연도강연선 (송전선 보강심)
이미지 준비 중
ACSR용 아연도강연선 (송전선 보강심)
SCSR용이란 내부=아연도금 강선 또는 아연도금 강연선, 외부=알루미늄선을 사용한 연선을 지칭하며, 철저한 수입검사를 거친 고급 경강선재를 사용하여 생산한 MH다이나믹스의 아연도강연선 제품은 도금 표면이 깨끗하며, 광택이 우수하고, 품질이 균일하여 기계적 성질이 우수합니다. 또한 도금 표면이 매끈하고, 요철이 없으므로 전력용, 가공지선용, 매설 지선용, 전화 통신 케이블의 지지선용, 광통신 케이블 지지용, 통발용 등 다양하게 사용되고 있습니다.
| 스펙 정보 | [] |
|---|
제품 설명
송전선 보강심용
ACSR 용도
1. ACSR은 Aluminium Stranded Conductors Steel Reinforced의 머릿글자로서 강심 알루미늄 연선을 말한다.
2. ACSR은 주로 큰 인장하중을 필요로 하는 가공전선 또는 고압전선으로 사용한다.
3. ACSR용 강선 및 강연선은 ACSR의 강심(STEEL CORE)으로 사용한다.
4. 알루미늄은 강도가 약한 반면 전기가 잘 흐르고, 아연도금 강선 및 아연도금 강연선은 높은 강도를 가지고 있기 떄문에 아연도금 강선과 알루미늄선을 연합
(내부=아연도금 강선 또는 아연도금 강연선, 외부=알루미늄선) 하여 연선한 것이 ACSR이다.
ACSR 적용 규격
| KS C 3113 | Aluminum Stranded Conductors Steel Reinforced |
| JIS C 3110 | Aluminum Stranded Conductors Steel Reinforced |
| ASTM B 232 | Concentric-Lay-Stranded Aluminum Conductors Steel Reinforced |
| ASTM B 498 | Zinc-Coated(Galvanized) Steel Core Wire For Aluminum Conductors Steel Reinforced |
| ASTM B 500 | Zinc-Coated And Aluminum-Coated Stranded Steel Core For A.C.S.R |
| BS 215 Part 2 | Aluminum Conductors And Aluminum Conductors, Steel Reinforced |
| BS 4565 | Galvanized Steel Wire For Aluminum Conductors, Steel Reinforced |
| IEC 209 | Aluminum Conductors Steel Reinforced |
| IEC 888 | Zinc-Coated Steel Wires for Stranded Conductors |
| IEC 1089 | Round Wire Concentric Lay Overhead Electrical Stranded Conductors |
| AS 1220 Part1 | Galvanized steel reinforced (ACSR/GZ) |
| AS 3607 | Conductors - Bare overhead, aluminium and aluminium alloy - Steel reinforced |
ACSR 제품 규격
| 지름 mm | 지름의 허용차 mm | 연장강도 N/mm² | 신장률 % | 비틀림 횟수(회) | 아연 도금 | 참고 | ||||
| 부착량 g/m² | 균일성 (분) | 감기성능 | 단면적 mm² | 무게 kg/km | 연장하중 N | |||||
| 4.5 | ±0.09 | 1,230 | 5.0 | 16 | 275 | 4 | 시험편의 도금층에 현저한 갈라짐이 생기지 않을 것 | 15.9 | 124 | 19,515 |
| 4.2 | ±0.06 | 1,230 | 5.0 | 16 | 275 | 4 | 13.85 | 108 | 16,965 | |
| 3.8 | ±0.07 | 1,275 | 4.5 | 16 | 260 | 4 | 11.34 | 88.45 | 14,416 | |
| 3.5 | ±0.07 | 1,275 | 4.5 | 16 | 260 | 4 | 9.621 | 75.04 | 12,258 | |
| 3.2 | ±0.06 | 1,275 | 4.5 | 16 | 245 | 4 | 8.042 | 62.73 | 10,297 | |
| 3.1 | ±0.06 | 1,275 | 4.5 | 16 | 245 | 4 | 7.548 | 58.87 | 9,620 | |
| 2.9 | ±0.06 | 1,324 | 5.0 | 16 | 245 | 4 | 6.605 | 51.52 | 8,748 | |
| 2.6 | ±0.05 | 1,324 | 5.0 | 20 | 230 | 3 | 5.309 | 41.41 | 7,031 | |
| 2.3 | ±0.05 | 1,324 | 5.0 | 20 | 230 | 2 | 4.155 | 32.41 | 5,502 | |
| 2.0 | ±0.04 | 1,324 | 5.0 | 20 | 215 | 2 | 3.142 | 24.51 | 4,158 | |
AS WIRE

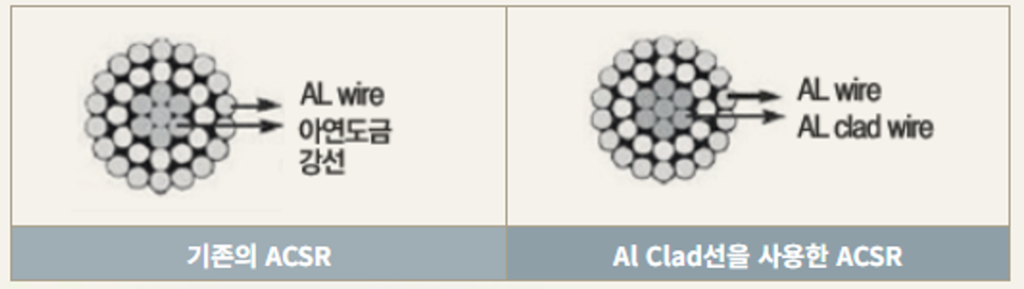

기존의 ACSR은 아연도금 강선 또는 아연도금 강연선 주위에 알루미늄선을 연선한 제품으로,
내부의 강선은 기계적 강도를 확보하고 외부의 알루미늄선은 주로 전류를 전달합니다.
AS WIRE는 강선 표면에 알루미늄 피복(Cladding)을 적용한 제품으로, ACSR의 보강용 중심선으로 사용됩니다.
AS WIRE 또는 이를 연선한 강연선 주위에 알루미늄선을 연선하면 접촉면이 알루미늄으로 구성되어
이종 금속 간 접촉에 따른 부식 위험을 줄이고 내식성과 장기 신뢰성을 높일 수 있습니다.
따라서 공해가 심한 지역이나 염분이 많은 해안 지역 등에서 AS WIRE를 사용한 ACSR의 채택이 늘어나고 있습니다.
- AS WIRE의 알루미늄 피복은 접합성(Bonding)이 우수해야 합니다.
-Al Cladding 후 신선하였을때 요구하는 인장강도, 신율이 나와야 하므로 인장강도, 신율이 규격치를 만족해야 합니다.
- 권취 상태가 양호해야 합니다.
- 포장 상태가 뛰어나야 합니다.
