언본디드 PC강연선

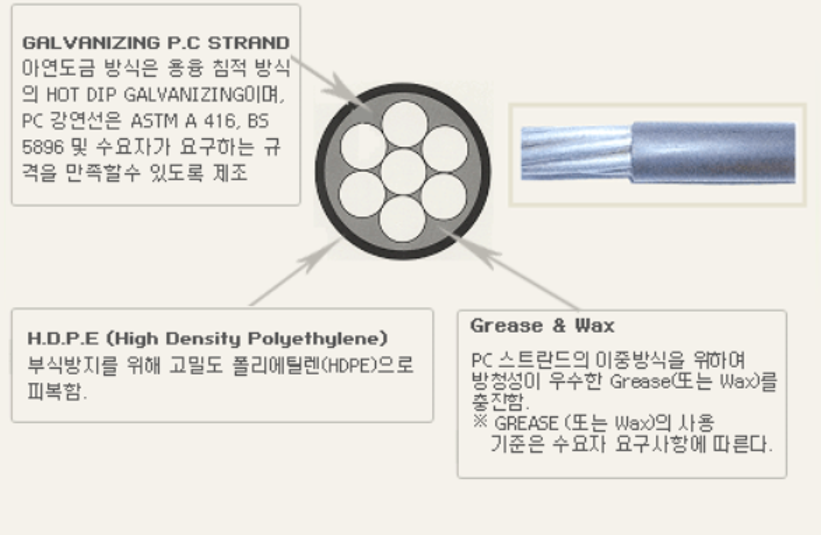

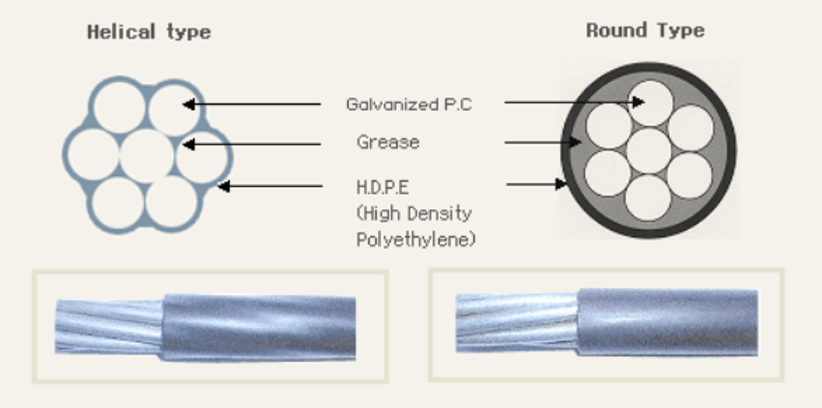

- UNBONDED PC STRAND는 PC강연선 위에 Grease를 도포하면서 H.D.P.E를 코팅한 제품으로 내구성 및 내식성이 우수합니다.

- UNBONDED PC STRAND는 콘크리트와의 직접 접촉이 없어 시스가 필요 없는 제품으로, 시스 삽입 작업 또는 번잡한 그라웃 작업을 생략할 수 있는 구성으로 되어 있습니다.

- CABLE STAYED BRIDGE(사장교)의 STAY CABLE

- PC 교량

- 제거앵커(EARTH ANCHOR)

- 영구앵커(ROCK ANCHOR)

- 낙석방지

- 옹벽공사

- 하굿둑 공사

- 건물의 SLAB

Test Item		Unit	15.2mm	15.7mm
Test Item		Unit	Grade 1860	Grade 1770	Grade 1860
Galvanized P.C Strand	직경허용차	mm	+0.2, -0.1	+0.2, -0.1	+0.2, -0.1
	단위중량	kg/km	1,100	1,172	1,172
	단면적	mm²	140	150	150
	인장강도	MPa	1860	1770	1860
	파단하중	kN	Min. 261	Min. 266	Min. 279
	항복하중(1%Ext)	kN	Min. 234.6	Min. 234	Min. 251.4
	신율 (G/L=500mm)	%	Min. 3.5	Min. 3.5	Min. 3.5
	Relaxation(%) (MUTS×70% 적용)	%	Max. 2.5 (1,000hrs)	Max. 2.5 (1,000hrs)	Max. 2.5 (1,000hrs)
	탄성계수	kN/mm²	185~205	185~205	185~205
	아연부착량	g/m²	190~350	190~350	190~350
	Deflected Tensile Test (One Pin)	kN	실제 파단하중의 80% 이상	실제 파단하중의 80% 이상	실제 파단하중의 80% 이상
	Fatigue (Stress Range)	MPa	300	300	300
HDPE Coated Strand	코팅 후 직경	mm	Max. 19.0	Max. 19.5	Max. 19.5
	HDPE 두께	mm	1.5~2.0	1.5~2.0	1.5~2.0
	WAX 중량	g/m	5~12	5~12	5~12
	피복 후 단위중량	kg/km	Min. 1,240	Min. 1,300	Min. 1,300
